Системы автоматизированного управления технологическими процессами САУ ТП (ГРС, ГРП, ТКУ, КС и промышленных предприятий)

Наше предприятие разработало и выпускает системы автоматизированного

управления технологическими процессами САУ ТП 55402257-4210-001 на базе

программируемых контроллеров семейства SIMATIC S7 моделей 200(300) производства
фирмы Siemens.

НАЗНАЧЕНИЕ



     center

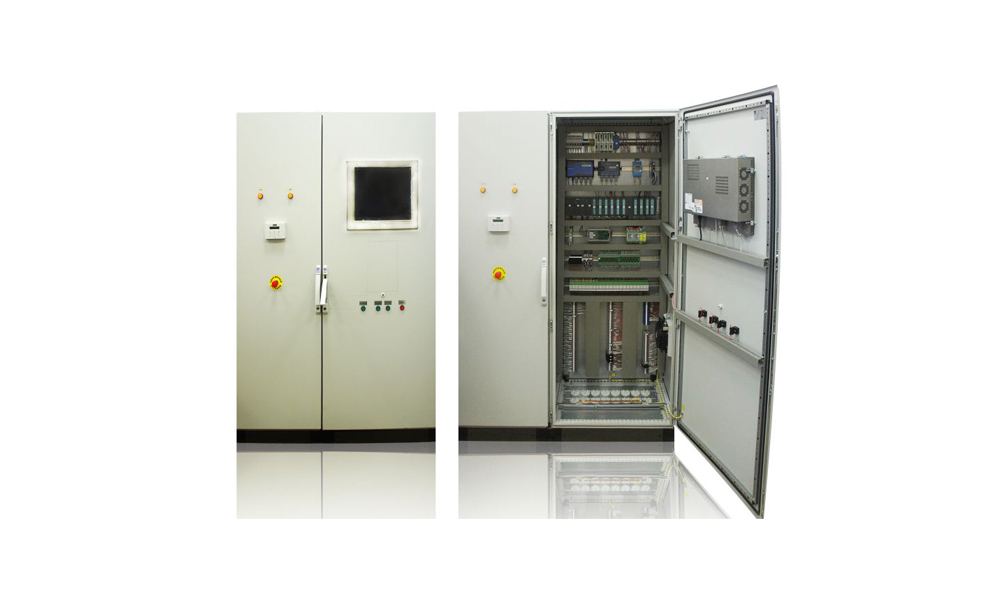

САУ предназначена для контроля и управления технологическим процессом на ГРС, КС, ГРП, ТКУ и промышленных предприятий посредством сбора информации о состоянии ТП от первичныхдатчиков  (аналоговых, дискретных типа «сухой контакт»), анализа ситуации и выдачи сигналов управления на исполнительные механизмы (согласно заложенному алгоритму). Конструктивно состоит из шкафа контроля и управления и шкафа вводно-учетного.

САУ ТП ГРС удовлетворяет всем требованиям основных положений по автоматизации газораспределительных станций и обеспечивает:
1. Измерение технологических параметров, сравнение измеренных значений с заданными          технологическими и аварийными границами, таких как:
давление газа на входе и выходе ГРС;
температура газа на входе и выходе ГРС;
температура теплоносителя до и после теплообменника;
перепад давления на фильтрах очистки;
перепад давления на счетчиках учета газа (коммерческом, бытовом);
давление теплоносителя в теплообменнике;
напряжение, ток и потенциал СКЗ;
уровень в емкостях хранения одоранта, сбора конденсата и фильтрах-сепараторах;
концентрация горючих газов в отсеках ГРС;
концентрация оксида углерода в отсеке котельной.
Все выходы параметров за установленные аварийные и технологические границы фиксируются в журнале (архиве) событий с указанием даты и времени.
Значение основных параметров: давление, температура газа на входе и выходе ГРС заносятся в отдельные журналы, где хранятся в виде графиков.
Информация с приборов коммерческого учета и учета газа на собственные нужды собирается по коммуникационным каналам связи (RS232, RS485) c использованием протокола связи устройства;
Для автоматического управления дозированием одоранта, собранная информация по текущему расходу газа передается в блок управления одоризатором газа. Обмен данными с блоком управления также осуществляется по коммуникационным каналам связи (RS232, RS485).





















2.  Управление исполнительными механизмами на ГРС (с индикацией их положения и автоматическим контролем исполнения команд):

  • охранным краном;
  • кранами узла переключения;
  • краном линии сброса конденсата с сепаратора;
  • кранами узла подогрева газа;
  • кранами узла редуцирования газа;
  • клапаном-отсекателем на линии подачи газа на котлы;
  • системой принудительной вентиляции отсеков ГРС.

3. Отображение хода технологического процесса на сенсорной панели контроля и управления оператора;

4. Передачу в дом оператора 11 расшифрованных аварийных и принудительных сигналов о состоянии работы ГРС по средствам устройства дистанционного контроля и сигнализации (УДКС);

5. Осуществление контроля и управление работой ГРС в целом как при работе в нормальных режимах, так и при возникновении внештатных ситуаций с автоматическим выполнением следующих алгоритмов:

  • закрытие входного и выходного кранов при превышении давления газа на выходе ГРС выше  установленных  аварийных пределов;
  • закрытие входного, выходного и открытие свечного кранов, блокировка включения системы  принудительной вентиляции блоков ГРС при возникновении пожара на ГРС;
  • отсечение подогревателя (теплообменника) газа и открытие крана  на обводной линии при  прорыве трубного пучка в теплообменнике;
  • переход на резервную нитку редуцирования;
  • остановка подачи газа на котлы при превышении максимально допустимого значения давления газа на собственные нужды и при достижении концентрации угарного газа в  котельной значения  «ПОРОГ 2»;
  • включение системы принудительной вентиляции при превышении концентрации горючих газов в  отсеках ГРС.

Для безопасности обслуживающего персонала при проведении ремонтно-профилактических работ на ГРС предусмотрено отключение автоматических алгоритмов защиты ГРС и запрет управления исполнительными механизмами с верхнего уровня

6.  Контроль за действиями персонала и предотвращение несанкционированного доступа к системе управления ГРС посторонних лиц.

В журнале событий фиксируются дата, время, имя пользователя, а так же произведенные им операции. Для группы пользователей «Операторы» предусмотрена функция фиксации времени начала и окончания смены.

7. Надёжность и эффективность функционирования системы автоматизированного управления достигается применением  комплектующих ведущих отечественных и зарубежных производителей, гальванической развязкой входов и выходов  контроллера от первичных датчиков и исполнительных механизмов.
Для повышения надёжности работы системы  разработан проект САУ ГРС с использованием контроллера   SIMATIC S7-400Н, основным принципом которого является принцип горячего резервирования с поддержкой безударного автоматического переключения на резервный базовый блок в случае отказа ведущего блока. Применение источника бесперебойного питания позволяет не только обеспечивать работу САУ ГРС при пропадании внешнего электроснабжения в течение 48 часов, но и обеспечивает стабильное напряжение питания 220В приборов, входящих в состав САУ ГРС. Информация о работе источника бесперебойного электроснабжения поступает на контроллер и передаётся на верхний уровень. При длительном пропадании внешнего электроснабжения предусмотрена возможность подключения бензогенератора для зарядки аккумуляторных батарей.
Применение программируемых контроллеров семейства SIMATIC благодаря целому ряду интерфейсных модулей, позволяет связывать САУ ТП ГРС с различными внешними устройствами практически по любому из стандартных интерфейсов с использованием практически любых протоколов обмена. Так же контроллеры могут выполнять функции контролируемого пункта (КП) системы линейной телемеханики. Обеспечивать формирование массивов информации и их передачу на диспетчерский пункт.
Системы автоматизированного управления ГРС позволяют минимизировать участие человека в контроле за технологическим процессом и при возникновении нештатных ситуаций мгновенно реагировать на его ход.

В настоящее время на заводе ведется изготовление системы автоматизированного управления  для  ГРС, в состав которой входят 5 устройств ограничения расхода газа, 8 подогревателей газа с блоками управления, хроматограф,  одоризатор газа. Связь с этим оборудованием системы телемеханики и управление будет осуществляться  через САУ ГРС.







Для размещения шкафов САУ ГРС и организации оптимальных условий работы обслуживающего персонала, по отдельному заказу мы изготавливаем комфортабельные блок-контейнеры «Операторные», оснащённые системами отопления и кондиционирования воздуха, позволяющие поддерживать комфортные температурные условия для работы оборудования и обслуживающего персонала.

Наше предприятие выпускает полный спектр оборудования для нужд газификации, это изделия, отвечающие всем современным требованиям в области автоматизации и передачи данных для повышения эффективности газоиспользующего оборудования и повышения надежности газоснабжения.

САУ ТП компрессорных станций КС

Система автоматизированного управления электроприводными газоперекачивающими агрегатами САУ ГПА для компрессорных станций, а также комплексные САУ ТП компрессорных станций газотранспортных предприятий включающие в себе следующие объекты автоматизации:
компрессорный цех

общестанционные краны узла подключения

охранные краны компрессорных станций

система электроснабжения

агрегаты охлаждения газа

установки очистки газа

САУ ТП газорегуляторных пунктов ГРП

Выполняет функции по дистанционной передачи технологической информации, в том числе с узлов учета в режиме реального времени, и сигналов тревоги на диспетчерский пульт по специальной связи:

-  GSM/GPRS канал,

-  радиоканал,

- телефонная линия

САУ ТП котельных установок ТКУ - БКУ

Выполняет функции по передаче и анализу информации о работе котельного оборудования, что позволяет в режиме реального времени контролировать расход газа, подачу тепловой энергии, расход теплоносителя и т.д.

Наше предприятие осуществляет полный комплекс работ от поставки оборудования до его запуска.
